Kết cấu và đặc tính kỹ thuật tủ đông gió

Tủ đông gió có cấu tạo dạng tủ chắc chắn, có thể dễ dàng vận chuyển đi nơi khác khi cần. Tủ có cấu tạo như sau:

- Vỏ tủ: Cách nhiệt vỏ tủ bằng polyurethan dày 150mm, có mật độ khoảng 40đến 42 kg/m³, hệ số dẫn nhiệt λ= 0,018 đến 0,020 W/m.K. Các lớp bao bọc bên trong và bên ngoài vỏ tủ là inox dày 0,6mm

Tủ có 02 buồng, có khả năng hoạt động độc lập, mỗi buồng có 02 cánh cửa cách nhiệt, kiểu bản lề, mỗi cánh tương ứng mở vào một ngăn tủ. Kích thước của cánh tủ là 800W x 1900H x 125T (mm). Hai mặt các cánh tủ là 2 nox dày 0,6mm. Cánh tủ có trang bị điện trở sấy chống đóng băng, bản lề, tay khoá bằng inox, roăn làm kín có khả năng chịu lạnh cao.

Khung vỏ tủ được gia công từ thép chịu lực, mạ kẽm và gỗ chống cầu nhiệt tại các vị trí cần thiết

- Dàn lạnh: Có 1 hoặc 2 dàn lạnh hoạt động độc lập. Dàn lạnh có ống, cánh tản nhiệt và vỏ là thép nhúng kẽm nóng hoặc bằng inox. Dàn lạnh được thiết kế để sử dụng cho môi chất NH3. Dàn lạnh đặt trên sàn tủ, xả băng bằng nước. Hệ thống đường ống xả băng, máng hứng nước là thép mạ kẽm. Mô tơ quạt là loại chống ẩm ướt, cánh quạt loại hướng trục, có lồng bảo vệ chắc chắn. Lòng quạt và máng hứng nước có trang bị điện trở chống đóng băng.

- Giá đỡ khay cấp đông: Mỗi ngăn có 01 giá đỡ khay cấp đông, giá có nhiều tầng để đặt khay cấp đông, khoảng cách giữa các tầng hợp lý để đưa khay cấp đông vào ra và lưu thông gió trong quá trình chạy máy.

- Khay cấp đông: Khay được chế tạo bằng inox dày 2mm, có đục lổ trên bề mặt để không khí tuần hoàn dễ dàng. Khối lượng hàng trong mỗi khay tuỳ thuộc vào công suất của tủ mà chọn sao cho hợp lý.

Kết cấu bao che của tủ gồm có vách tủ và cửa tủ. Do chiều dày cách nhiệt vách tủ và cửa tủ khác nhau nên cần phải phân biệt tổn thất Q₁ ra hai thành phần: Vách tủ và vỏ tủ. Trong trường hợp tổng quát

Thông số kỹ thuật tủ đông gió

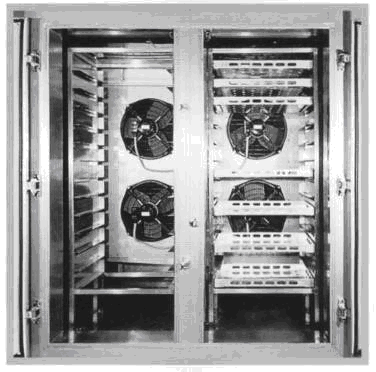

Cấu tạo tủ đông gió 250 kg/mẻ

Tính nhiệt tủ đông gió

Tổn thất nhiệt trong tủ cấp đông gồm có:

- Tổn thất nhiệt qua kết cấu bao che

- Nhiệt do làm lạnh sản phẩm, khay cấp đông, giá khay cấp đông và các thiết bị trong tủ.

- Tổn thất do xả băng

- Tổn thất do động cơ quạt
