Lắp ráp kho lạnh - Lắp ráp panel kho lanh



Sau đây là quy trình lắp ráp panel kho lạnh



Chuẩn bị mặt bằng nền kho lạnh, kiểm tra độ bằng phẳng của nền kho lạnh:



Lắp đặt hệ thống treo trần:(dành cho các kho lạnh lớn: có chiều dài Panel trần >=3.6m)



- Panel trần kho lạnh được treo lên khung dàn treo trần của kho lạnh. Có cấu tạo là những thanh thép tròn Ø34 & Ø27 được hàn với nhau theo kết cấu khung dầm.



- Trước khi lắp đặt Panel cần kiểm tra độ vững chắc của khung, độ cao của khung có phù hợp với độ cao phủ bì của kho lạnh không, xác định các vị trí để treo móc .



- Lắp đặt hệ thống treo trần theo đúng bản vẽ hướng dẫn lắp đặt Panel



Lắp đặt Panel :



Panel lắp kho lạnh là những tấm cách nhiệt PU tỉ trọng 40 kg/m³, được phun



345. đều, kết dính chặt giữa hai mặt bằng Tole chống rỉ Colorbond (hoặc Inox).



Các Panel được liên kết với nhau bằng các khoá Camlock hoặc khóa Z-lock. Quá trình lắp đặt được



tiến hành như sau:

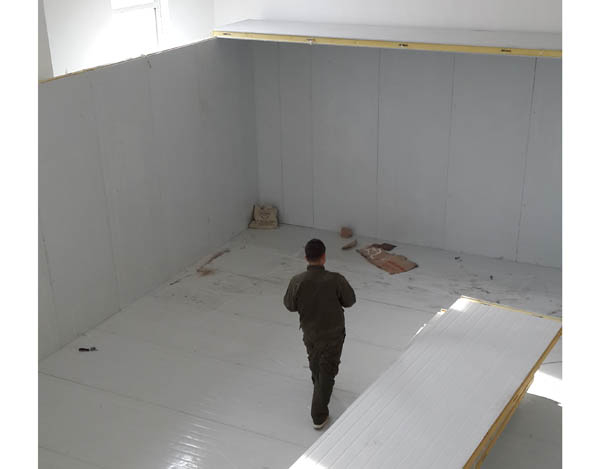

+ Lắp Panel tường và Panel trần đồng thời.



+ Panel tường (trần) và Panel tường (trần) được liên kết với nhau theo gờ âm-dương và khóa camlock hoặc Z-lock. Panel được lắp đặt đảm bảo tính thẩm mỹ của công trình

5. đúng với hướng dẫn lắp đặt Panel (do Phòng Kỹ Thuật ban hành).



+ Panel tường được lắp ráp từ góc kho trở đi và lắp ráp theo bản vẽ liên kết Tường – Tường (do Phòng Kỹ Thuật ban hành). Gắn thanh V nhôm ở mặt ngoài và thanh nhựa góc ở mặt trong để tạo thành góc tường kho.



+ Đối với tường kho đầu tiên (hoặc cuối cùng) chưa được liên kết với Panel trần nên dễ ngã đổ. Vị trí này được gia cố bằng hệ thống gông cảo vững chắc.



+Đối với các vách tường liền sau đó, Panel tường được lắp đặt song song đồng thời với Panel trần theo bản vẽ liên kết trần – tường.



+Trong quá trình lắp ráp, để đảm bảo liên kết chặt chẽ giữa các tấm Panel tường – trần, dùng các thanh V tole 40 x 40 x 2 mmT dài 200 mm bắn rivet định vị mặt trong và mặt ngoài của các mối ghép của từng cặp tấm Panel. Khi khoảng tường và trần lắp ráp đã dài bằng thanh nhôm V 60 x 50 x 2 mmT thì thay các thanh V định vị bằng các thanh nhôm.



+Trong quá trình lắp ráp, luôn đảm bảo khe hở giữa 2 tấm Panel từ 3 đến 5 mm.Các tấm Panel được bắn hai đường Sealant ở hai bên mép gờ dọc theo chiều dài của Panel trước khi xiết khoá Camlock. Các bộ khoá Camlock âm (-) và dương(+) được siết chặt với nhau.



+Các tấm Panel trần được đưa lên vị trí treo trần bằng thiết bị nâng chuyên dùng kê kích ổn định, chắc chắn trước khi lấy dấu, khoan lỗ, bắn Rivet gắn Panel vào hệ thống treo trần theo các bản vẽ hướng dẫn liên kết treo trần



+ Chống thấm ẩm và cách nhiệt nền.



+ Để tránh tổn thất nhiệt qua nền và ngăn ngừa sự xâm nhập của ẩm vào trong kho lạnh, chúng ta thực hiện các biện pháp cách ẩm, cách nhiệt nền. Yêu cầu của nền kho lạnh có độ vững chắc cần thiết, tuổi thọ cao để các loại xe cơ giới lưu thông bốc dở hàng, dễ làm vệ sinh, không thấm ẩm và tránh được sự đóng băng làm phá hỏng nền.



Trình tự lắp đặt được tiến hành theo các bước sau:



+ Quét hai lớp nhựa bitum rắn pha trong dung môi lên toàn bộ bề mặt nền kho quét đều và vuông góc nhau.



+ Trải 02 lớp giấy dầu dày vuông góc nhau. Chồng mí 100 mm và dán kín mí bằng bitum đặc.



+ Cách nhiệt nền bằng tấm PU có tỷ trọng theo thiết kế gồm hai lớp xếp đan thẳng góc nhau hoặc có đường chéo đặt so le nhau.



+ Trước khi đặt cách nhiệt nền, cưa lột bỏ phần Tole chân Panel để tránh cầu nhiệt

.

+ Che phủ lớp cách nhiệt bằng giấy lót sàn (Kraft) trước khi đổ bê tông.



Hoàn thiện kho:



+ Gắn hoàn thiện các thanh V nhôm cho các mối ghép cạnh góc (tường - trần,



tường - tường) trong và ngoài kho, các nút lổ khoá Camlock…



+ Lắp các loại cửa kho lạnh theo bản hướng dẫn lắp ráp của nhà sản xuất.



+ Gắn các phụ kiện kho như van cân bằng, đồng hồ nhiệt độ, chuông báo động đèn kho lạnh, công tắc chuông, đèn …đủ số lượng, chủng loại và đúng vị trí theo bản vẽ thiết kế.



+ Kiểm tra các mối ghép toàn bộ kho, bắn silicone các khe hở.



+ Gỡ lớp màn PE bảo vệ Panel, tổng vệ sinh toàn bộ kho.
