AHU Là Gì? Lắp Đặt Thi Công AHU Chính Hãng.

Ngày đăng: 10/08/2023
Giá: Liên hệ

AHU là gì?.
AHU ( tên đầy đủ là Air Handling Unit - Khối xử lý không khí) là một thiết bị trao đổi nhiệt được sử dụng trong hệ thống HVAC  hoặc là các xưởng công nghiệp, nơi mà có yêu cầu cao về phòng sạch như: Ngành được phẩm, mỹ phẩm, công nghệ điện tử, ....

AHU được dùng để kiểm soát các yếu tố như: nhiệt độ, độ ẩm, luồng không khí, độ sạch của không khí. Chính vì vậy AHU thường được sử dụng cho việc thi công phòng sạch có yêu cầu cao về độ sạch.

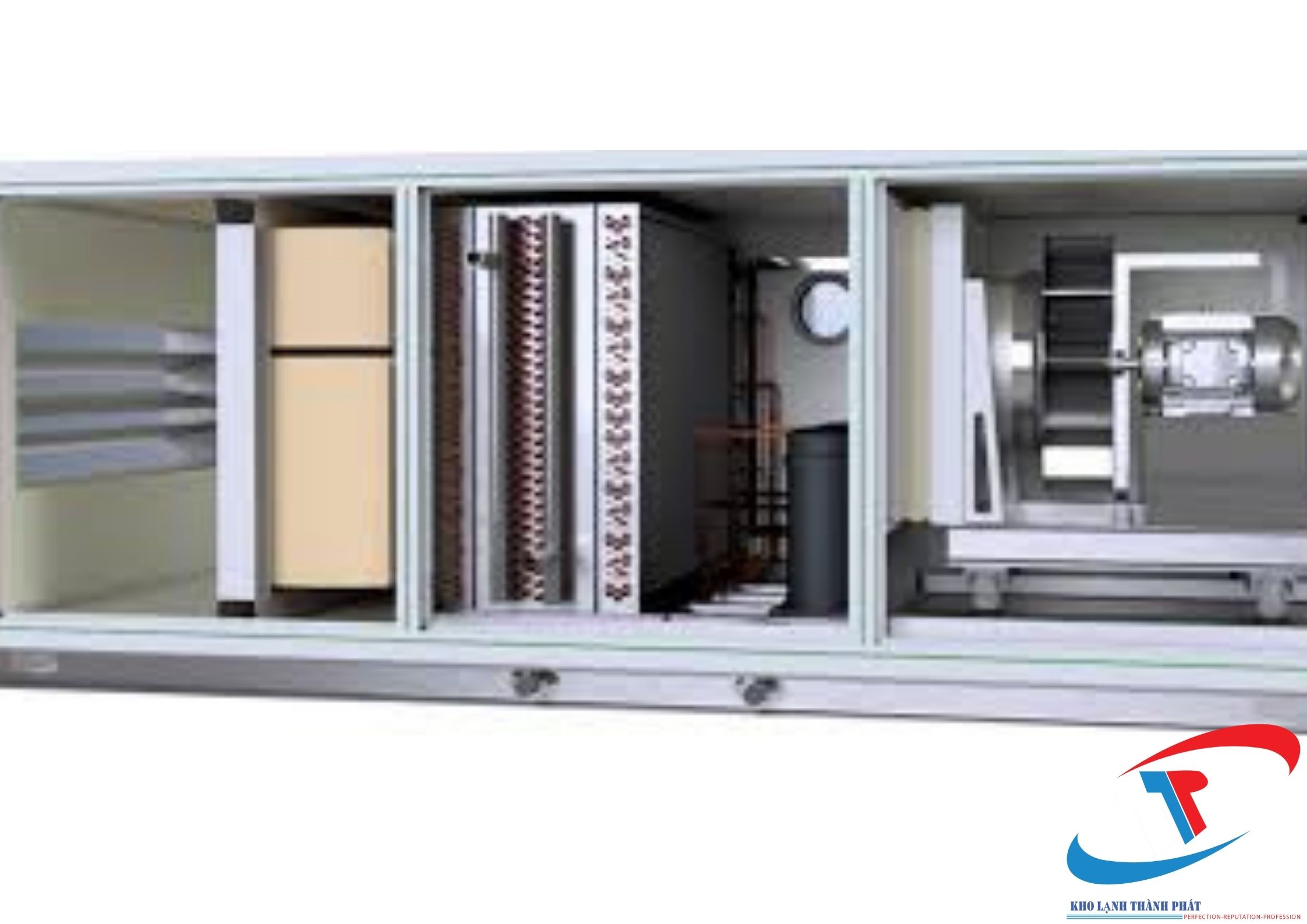

Về cơ bản AHU đều có cấu tạo chung gồm những bộ phận chính sau:


- Quạt gió                                                                                                                                             Gió

- Dàn gia nhiệt (Heater)                                   Gia                                 Nhiệt                                      (HEATER)

- Dàn lạnh                                                                                                                                              Lạnh

- Bộ lọc khí                                                                              Lọc                                                         Khí

- Vỏ bảo vệ

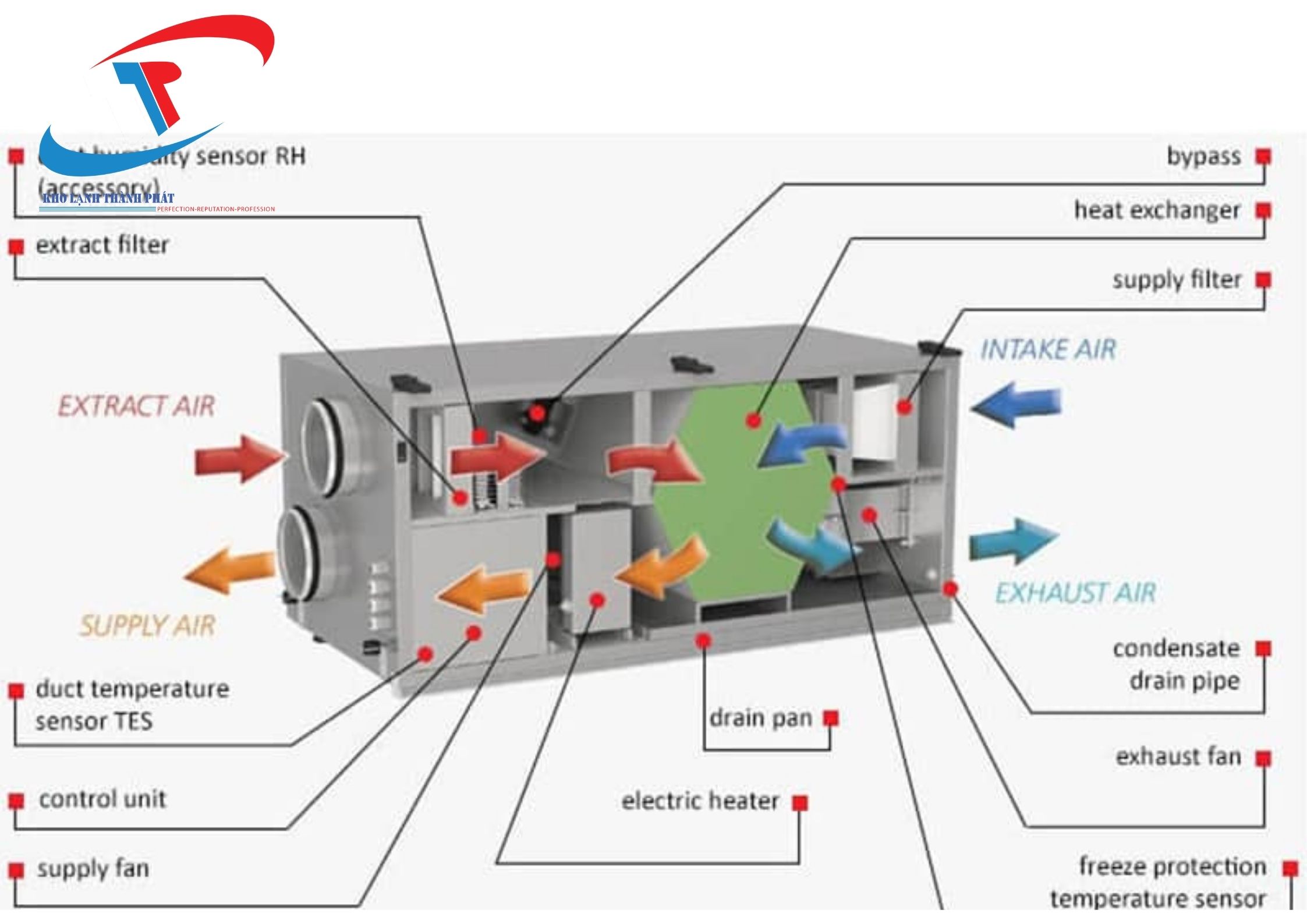

Nguyên lý hoạt động của AHU.

Không khí khi được đưa qua AHU sẽ được xử lý, điều chỉnh nhiệt độ và độ ẩm bằng nguyên lý nhiệt học. Khi nhiệt độ trong phòng sạch cần làm lạnh lớn hơn so với nhiệt độ cài đặt thì van 3 ngã sẽ mở. Nước bắt đầu chảy qua bộ dàn trao đổi nhiệt để làm lạnh luồng không khí.

Khi luồng không khí làm cho nhiệt độ trong phòng sạch thấp hơn so với nhiệt độ cài đặt thì van 3 ngã mới đóng lại. Và dòng nước lạnh chảy qua đường bypass để về chiller.

Không khí trước khi được đưa vào thiết bị AHU đều được lọc qua một bộ phận tiền lọc, thường là lọc thô và lọc túi. Trường hợp cần độ sạch cao hơn thì sử dụng thêm cả lọc HEPA. Không khí môi trường sau khi qua bộ lọc sẽ tiếp xúc với dàn trao đổi nhiệt bên trong AHU để tạo ra không khí lạnh, sau đó sẽ vào một buồng tuần hoàn, cuối cùng không khí lạnh được thổi qua các đường ống gió rồi tới các phòng sạch.

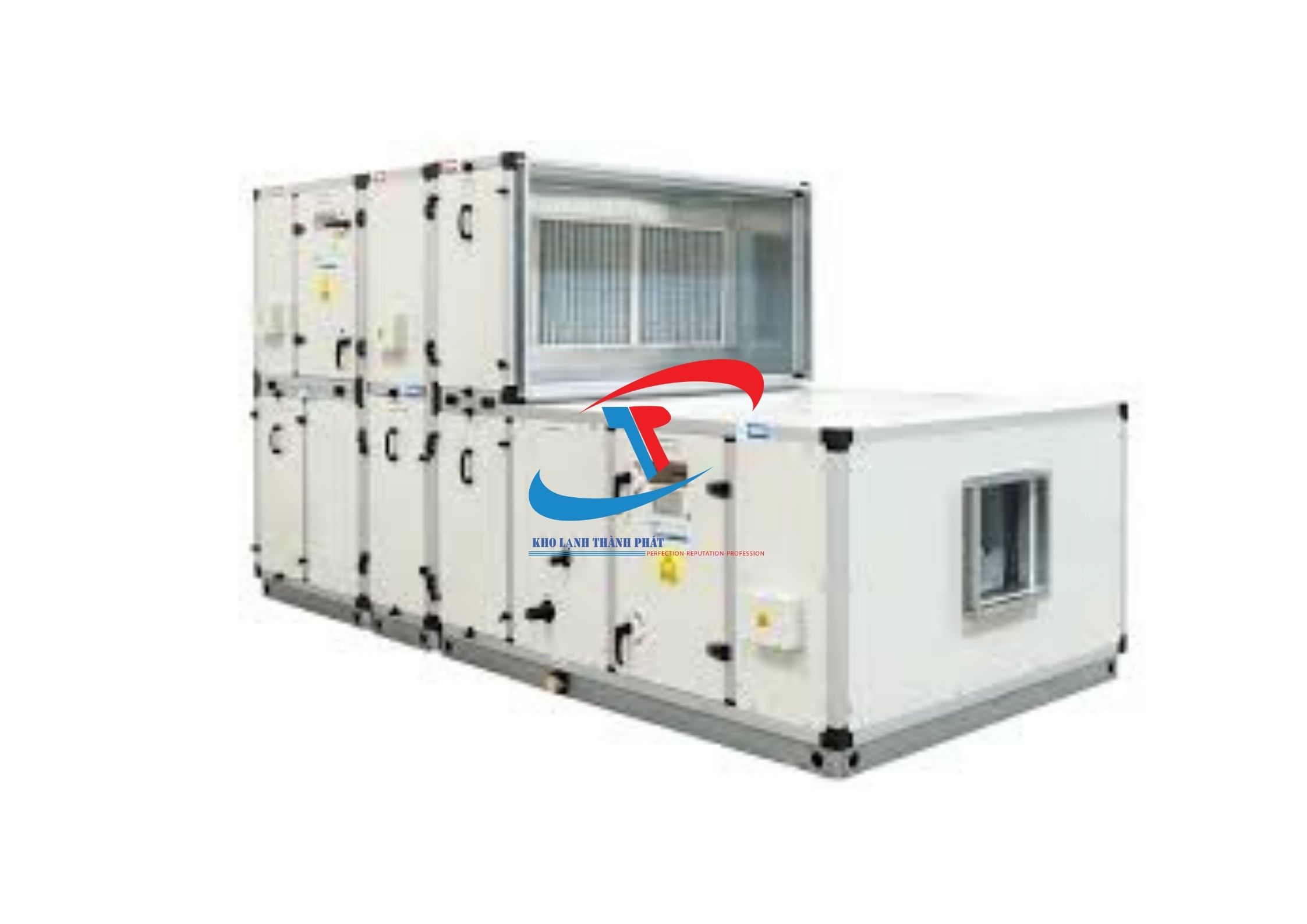

Lắp đặt thi công AHU chính hãng.

Theo đúng ý nghĩa của từ trọn gói. Khách hàng có thể hiểu, bên nhà cung cấp sẽ thực hiện các công đoạn từ A đến Z. Từ thiết kế ý tưởng cho đến thiết kế kỹ thuật thi công, tư vấn đấu thầu & các dịch vụ chuyên môn. Vận chuyển, bàn giao và lắp đặt cho chủ đầu tư.

Công ty TNHH MTV Điện Lạnh Thành Phát chuyên cung cấp, lắp đặt các hệ thống không khí cho phòng sạch. Điện lạnh Thành Phát luôn xác định tôn chỉ “Tận tâm phục vụ” là tiêu chí cơ bản để tồn tại và phát triển.

Các bước lắp đặt hệ thống AHU gồm.

Bước 1: Định vị các vị trí lắp đặt AHU

Hệ thống khung treo đỡ các AHU được gia công và lắp đặt tùy theo khối lượng cụ thể của từng AHU

Thiết bị phải được đặt trên nền bằng phẳng và nền phải cao hơn mặt bằng của phòng máy.

Bước 2: Kết nối lắp đặt AHU với ống gió.

Khi kết nối từ AHU với ống gió chúng thường được kết nối qua đầu nối mềm. Đầu nối mềm có tác dụng giảm rung chấn từ AHU truyền trực tiếp vào hệ thống thông gió. Các đầu nối yêu cầu được bọc cách nhiệt đảm bảo cho việc không bị đọng sương hay thất thoát nhiệt ra ngoài.

Bước 3: Kết nối lắp đặt AHU với CDU hoặc Chiller .

AHU là thiết bị sử dụng nhiệt chúng được kết nối với bộ máy nén dàn ngưng hay chính là bộ CDU ( dàn nóng). Chúng được lắp đặt kết nối với nhau bởi ống đồng để dẫn môi chất làm lạnh cho AHU.

Còn đối với AHU kết nối với Chiller thì người ta thường dùng ống thép hoặc ống PPR. Bởi vì đường ống này có nhiệm vụ chuyển tải nước lạnh thừ Chiller qua AHU.

Khi lắp máy này cần chú ý về độ ngang bằng của AHU, PAU, FCU đảm bảo không bị nghiêng (sẽ ảnh hưởng đến hoạt động của các chi tiết động sau này như motor, quạt, …)

Hiệu chỉnh lò xo chống rung (nếu có) để đảm bảo AHU cân bằng.







Bước 4: Kết nối AHU với tủ điều khiển AHU

Hệ thống điều khiển AHU hay còn gọi là tủ điều khiển AHU. Có mục đích điều khiển các thiết bị trong AHU như quạt, Hearter, van để điều chỉnh nhiệt độ và độ ẩm trong phòng.

Tủ điều khiển AHU ta thường dùng bộ điều khiển DDC, hoặc PLC để điều khiển AHU. Ngoài ra tủ còn được tích hợp hệ thống SCADA để giám sát điều khiển từ xa bằng máy tính hay web server.







Bước 5: Kết nối đường thoát nước ngưng cho AHU

Ống thoát nước lắp đặt cho máy AHU luôn bắt buộc phải có bẫy nước để ngăn chặn không khí từ bên ngoài thâm nhập vào trong phòng qua đường ống thoát nước. Ở cuối đường ống thoát nước cần có lưới lọc để ngăn côn trùng và động vật chui vào ống thoát nước gây nghẽn, hoặc làm cho nước ngưng không kịp thoát ra ngoài gây tràn vào trong khoang máy AHU.

Đảm bảo đường ống xả nước ngưng ở phần dưới của thiết bị xử lý không khí kết hợp phải có nút bịt kín nước và được kết nối với đường ống bên ngoài.

Bước 6: Kiểm tra vận hành và chạy thử AHU

Đảm bảo kết nối giữa các bộ phận chức năng của thiết bị xử lý không khí kết hợp phải chặt chẽ toàn bộ phải thẳng, cửa kiểm tra phải mở linh hoạt và đường nước không bị chặn

Kiểm tra tình trạng máy.

Kiểm tra nguồn điện.

Kiểm tra điều kiện an toàn khi vận hành nghiệm thu và bàn giao đưa vào sử dụng.

***Nơi nhận lắp đặt thi công vận hành AHU chính hãng uy tín.

Công ty TNHH MTV Điện Lạnh Thành Phát là đơn vị cung cấp các dịch vụ về lắp đặt, vận hành, bảo trì bảo dưỡng, sửa chữa những vấn đề liên quan đến hệ thống AHU. Đã có nhiều năm kinh nghiệm trong lĩnh vực AHU cho hệ thống phòng sạch, nhà máy, xí nghiệp. Chúng tôi tự tin mang đến cho quý khách hàng những dịch vụ chất lượng nhất. . Điện lạnh Thành Phát luôn xác định tôn chỉ “Tận tâm phục vụ” là tiêu chí cơ bản để tồn tại và phát triển.

- Đội ngũ kỹ thuật chuyên nghiệp, sáng tạo, nhiệt huyết với công việc.

- Các máy móc hiện đại, kỹ thuật tiên tiến trong thiết kế lắp đặt

- Chế độ bảo trì bảo dưỡng trọn đời cho máy móc AHU.

- Có hướng dẫn chi tiết vận hành máy móc, đội ngũ chăm sóc giải đáp hỗ trợ kỹ thuật cho khách hàng 24/7.

Qúy công ty có nhu cầu thi công lắp đặt AHU hãy liên hệ ngay cho công ty chúng tôi để được tư vấn,khảo sát và báo giá chi tiết hơn ạ.Ngoài ra,công ty điện lạnh Thành Phát còn thiết kế,thi công,lắp đặt kho lạnh,kho đông lạnh,kho mát,kho lạnh công nghiệp v..v.
