Thiết Kế Thi Công Lắp Đặt AHU Cho Xưởng Sản Xuất.

Ngày đăng: 26/08/2023

Giá: Liên hệ

Các thiết bị xử lý thường có từ viết tắt của AHU , dễ dàng nhận biết trong các nhà máy công nghiệp và thương mại từ quy mô trung bình cho đến lớn.

Chúng thường được lắp đặt ở ngoài trời,dưới tầng hầm,vị trí tại các nhà xưởng,mái nhà hoặc vị trí các tầng nhà.

Tủ điều khiển AHU lắp ở phòng phòng trực hoặc phòng sạch để người quản lý dễ dàng thực hiện thao tác điều khiển AHU.

1.Ưu điểm của hệ thống AHU.

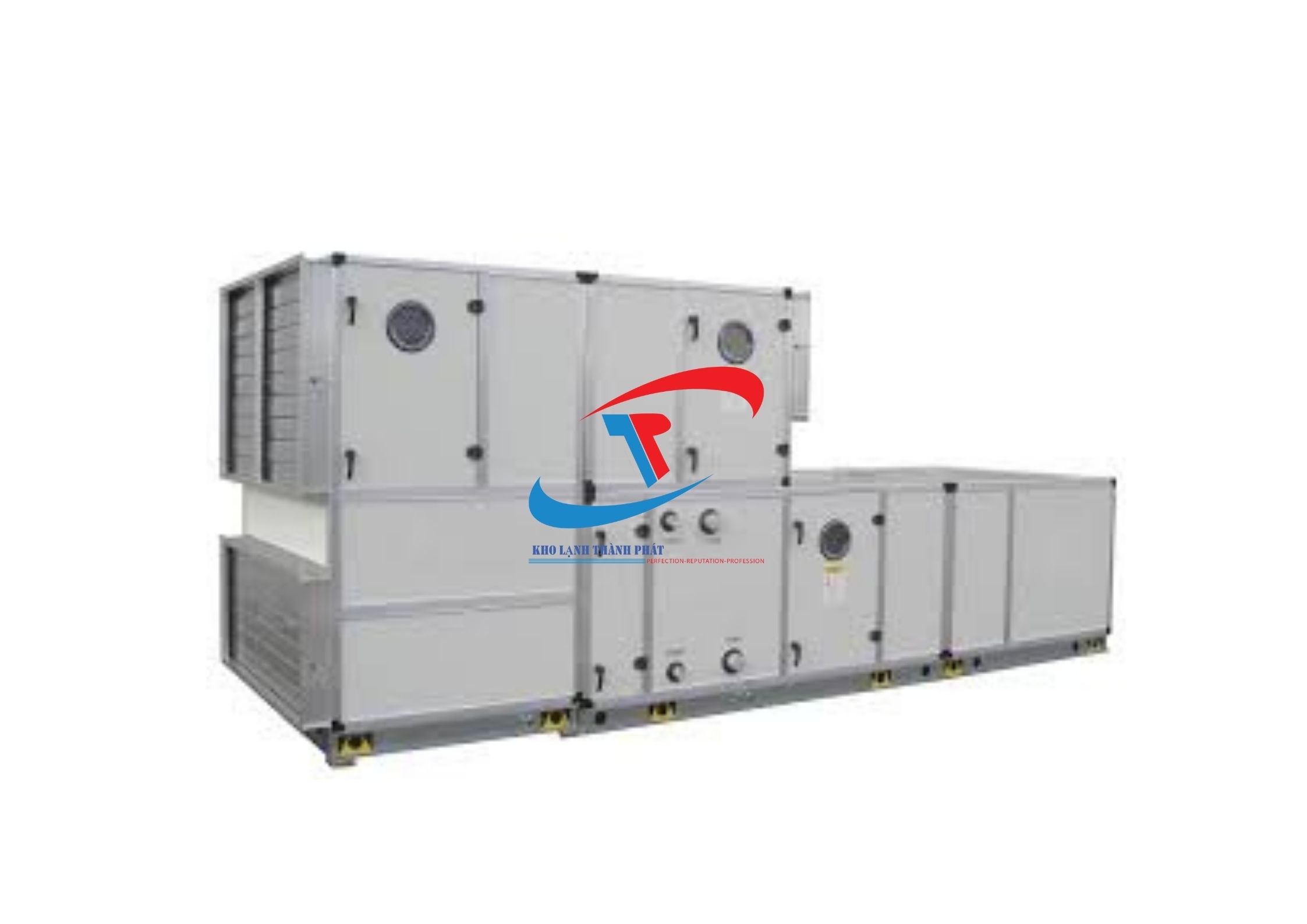

Hệ thống điều hòa AHU có kết cấu dạng xếp chồng như một chiếc bánh sandwich. Các lớp kim loại bên ngoài được mạ kẽm giúp cho lớp panel bền vững, cứng cáp.

Hệ thống có kết cấu là các khung nhôm định hình, được cố định một cách chắc chắn và bền vững bằng các bulong. Từ đó giúp việc cách nhiệt đạt tối ưu, khả năng chống gỉ tốt giúp sản phẩm tăng độ đền và tuổi thọ lâu dài.

Thiết kế của hệ điều hòa trung tâm AHU được sản xuất theo dây chuyền công nghệ độc quyền của LAbyrinth. Các khung và panel được ghép nối với nhau bằng các bản âm, dương giúp làm giảm các góc cạnh từ đó hạn chế tối đa không khí lọt ra bên ngoài.

Lớp cách nhiệt PU nằm giữa các tấm Panel. Đây là phương pháp cách nhiệt đặc biệt để cách nhiệt tất cả các bề mặt kim loại bên trong hệ thống AHU với không khí bên ngoài.

Nhờ đó, triệt tiêu được cầu lạnh. Vì vậy, hệ thống không có ngưng tụ mà sẽ xảy ra trên bề mặt nhằm giảm thiểu hao hụt năng lượng tối ưu nhất.

Được thiết kế theo dạng modul cả mặt chiều dài và rộng nên hệ điều hòa không khí AHU có cấu trúc bền chắc, linh hoạt sử dụng được trong các công trình, trong các điều kiện khác nhau.

Cấu trúc linh hoạt vững chắc giúp hệ thống đạt lưu lượng gió từ 564 m3/h – 15000m3/h, 3000 m3/h và 3000 m3/h – 50.000 m3/h theo 3 ESP khác nhau. Điều đó giúp AHU linh hoạt, phù hợp với nhiều công trình có nhu cầu sử dụng.

Quạt gió được cân bằng tĩnh và động đồng thời giúp giảm chấn bằng lò xo. Các bộ phận được phối hợp nhịp nhàng chắc chắn nhằm giảm tối đa rung động và giảm tiếng ồn khi hoạt động nhờ kết cấu panel vững chắc.

Có thể thấy hệ thống điều hòa trung tâm AHU được thiết kế và đáp ứng được các thử nghiệm ứng dụng trong đời sống và các thử nghiệm trong phòng thí nghiệm theo tiêu chuẩn của HVAC cao nhất.

Việc lựa chọn AHU phù hợp được quyết định dựa theo các tiêu chí đánh giá như hiệu suất hoạt động, hiệu quả sử dụng, khả năng bảo trì, diện tích lắp đặt, vòng đời, chi phí đầu tư… Lựa chọn các tiêu chí nào quan trọng nhất ưu tiên lên trước để có thể chọn được hệ thống AHU thích hợp. Hy vọng với những thông tin mà chúng tôi chia sẻ đã giúp bạn hiểu rõ hơn về hệ thống này.

2.Phân loại AHU.

Trên thực tế AHU được chia làm 2 loại là: Hệ thống chạy bằng nước và hệ thống AHU chạy bằng gas lạnh trực tiếp.

2.1 AHU loại dùng nước (Water AHU)

Là một dàn trao đổi nhiệt dùng nước lạnh và không khí. Hệ thống này gồm các cảm biến nhiệt độ, độ ẩm, chiller và van 3 ngã actuator. Nước lạnh đi qua các ống đồng còn không khí qua quạt ly tâm.

Khi nhiệt độ trong phòng lớn hơn nhiệt độ điều chỉnh thì van 3 ngã mở ra để nước lạnh chảy qua dàn trao đổi nhiệt. Cho đến khi nhiệt độ hạ xuống thấp hơn so với nhiệt độ đạt thì van 3 ngã sẽ đóng lại. Nước lạnh chảy về thiết bị chiller.

2.2 AHU gas lạnh trực tiếp (DX AHU)

Là dàn trao đổi nhiệt dùng ga lạnh để đi qua ống đồng và không khí thổi qua nhờ lực hút của quạt ly tâm. Khi gió cấp vào khu vực sử dụng thường đi qua bộ phận tiền lọc và bộ túi lọc. Trường hợp cần sử dụng cho phòng có độ sạch cao thì sử dụng thêm lọc HEPA.

Khi được ứng dụng trong phòng sạch ngoại áp. Quạt cấp của AHU thường dùng quạt ly tâm có thể áp suất quạt lên đến 1000Pa. Để điều chỉnh chính xác lượng đúng theo nhu cầu và thiết kế cần dùng đến các VCD giúp cho quạt đạt công suất lớn nhất.

Qua việc sử dụng các điều khiển valve nước lạnh và tốc độ quạt gió để từ đó điều khiển nhiệt độ không khí đầu ra.

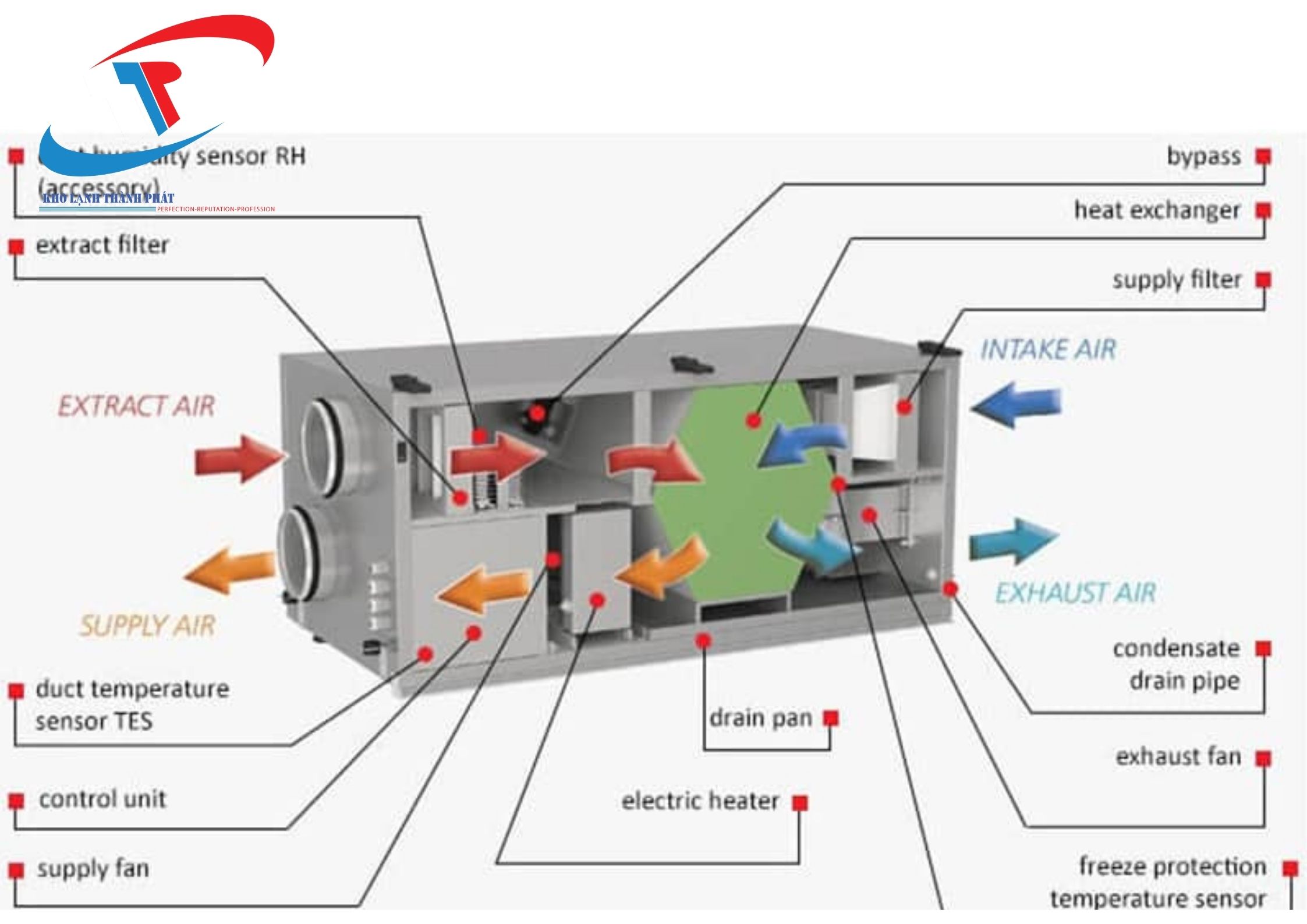

***Các hệ thống này thường có cấu tạo gồm:

Ống cấp khí nối vào thiết bị điều hòa không khí Ahu.
Hộp kim loại chứa quạt thổi cao áp hay còn gọi là tuần hoàn không khí.
Bộ phận giảm rung, giảm âm.
Hệ thống dàn trao đổi nhiệt để làm nóng lạnh thiết bị.
Bộ lọc không khí nhằm tạo độ thoáng, sạch cho không gian.
Hệ thống thiết bị dẫn khí.
Ống cấp khí đầu ra và tuần hoàn.

3.Thiết Kế Thi Công Lắp Đặt AHU Cho Xưởng Sản Xuất.

– Kiểm tra kỹ để đảm bảo bề ngoài của bộ lọc còn nguyên vẹn, không bị hư hỏng. Không có dây hở, vết nứt.

– Trong quá trình lắp đặt đảm bảo nhân viên ăn mặc gọn gàng sạch sẽ. Người lắp đặt phải có chuyên môn.

– Việc lắp đặt từng bộ phận chức năng của AHU phải tuân theo đúng trình tự và quy trình.

– Đường ống xả nước ngưng ở phía dưới của thiết bị phải có nút bịt kín nước và nối với đường ống bên ngoài.

– Các bộ phận phải được lắp đặt, kết nối với nhau chặt chẽ, toàn bộ phải thẳng, cửa kiểm tra mở linh hoạt và đường nước không bị chặn.

Nhìn chung các bước lắp đặt AHU cũng không quá phức tạp. Nhưng để thực hiện được công việc này yêu cầu một nhân viên kỹ thuật có chuyên môn và được đào tạo bài bản về cách lắp đặt.

Hiện nay,công ty TNHH MTV Điện Lạnh Thành Phát là đơn vị chuyên thiết kế, thi công và cung cấp các vật tư thiết bị lạnh công nghiệp. Chúng tôi tự hào khi được liên kết đầu tư và hỗ trợ chuyển giao công nghệ, máy móc, thiết bị từ các công ty nước ngoài. Nhờ đó công ty đã hỗ trợ thành công nhiều giải pháp thi công đường ống Ahu hay thiết kế thi công lắp đặt AHU cho nhiều doanh nghiệp.

Trong những năm qua công ty không chỉ làm việc chuyên nghiệp đúng quy trình tiêu chuẩn mà còn đảm bảo đầy đủ các yêu cầu khách hàng đưa ra. Ngoài việc thi công hoàn thiện, chúng tôi cũng thường xuyên bảo trì, bảo dưỡng và vệ sinh đường ống Ahu cho khách hàng với mức chi phí ưu đãi. Nhờ vậy hệ thống trung tâm chiller của bạn sẽ luôn vận hành ổn định, hiệu quả nhất.
